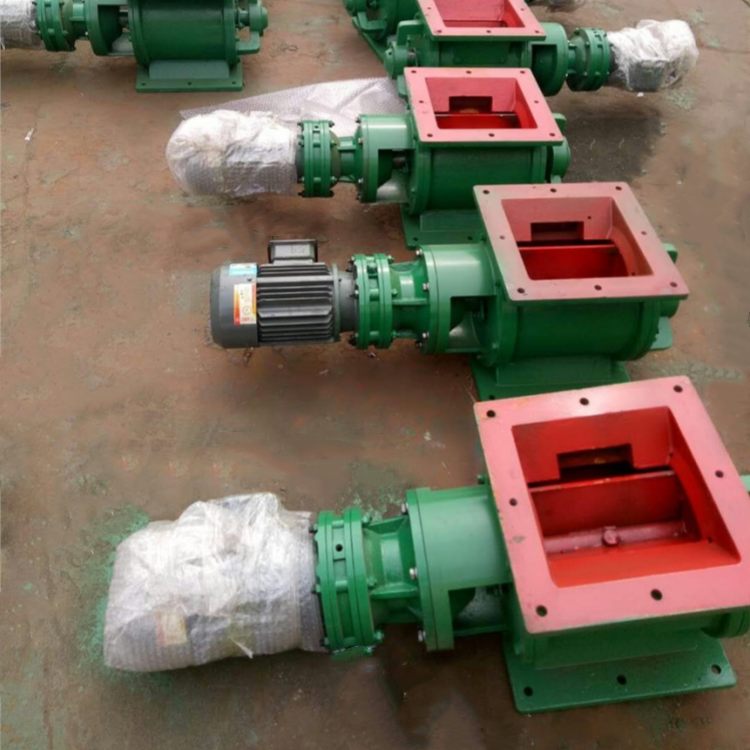

星型卸料器主要通過電動減速電機驅動星型輪旋轉實現物料輸送,其核心部件包括轉子、機殼和驅動系統。物料從上部料斗落入葉片間的空格內,隨葉片旋轉至下部卸出。
星型卸料器采用行星轉動原理,電機通過減速機驅動葉片轉子在圓筒形機殼內旋轉。物料靠自重落入葉片空格內,當葉輪轉到下部時,物料靠重力卸出。這種結構能保持氣力輸送系統的氣密性,同時實現連續、定量供料。
星型卸料器組成結構:
1、葉輪組件:由數個葉片和傳動軸組成,通過減速機驅動旋轉,完成物料輸送。
2、機殼:為葉片旋轉提供封閉空間,通常采用鋼板焊接或鑄造結構,確保密封性。
3、驅動系統:包含電機、減速機等部件,通過聯軸器與葉輪直接連接,實現動力傳輸。
4、密封裝置:采用石棉盤根等材料,防止粉塵泄漏,確保設備運行穩定性。
星型卸料器用于糧食、食品、飼料、油脂、化工、儲運及其它工業中的氣力輸送或通風除塵設備卸料器之排料、排塵。由于工況不同、需求不同,卸料器有碳鋼、304不銹鋼、鑄鐵材質的區分,還有圓口、方口、長方口的區分。
